包装袋密封性检测方法有哪些？

　　在包装袋生产过程中由于众多因素的影响，可能会产生封合时的漏封、压穿或材料本身的裂缝、微孔而形成内外连通的小孔。这些都会对包装内容物产生很不利的影响，特别是食品、医药包装、日化等行业，密封性将直接影响产品的质量。密封性不好是造成日后渗漏腐败的主要原因。其中风琴袋的包装特别是四层处最容易出现泄漏。

　　一.包装袋密封检测

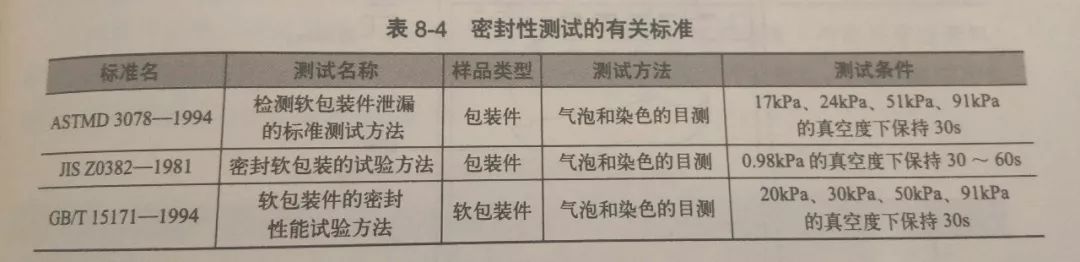

　　密封性测试的相关标准见下表：

　　密封性测试具体方法不一，国内生产实践中常用GB/T15171——1994标准。

　　1.着色液浸透法

　　这种方法通常用来检验空气含量极少的复合袋的密封性。方法如下 ;

　　密封检测将实验液体(与滤纸有明显色差的着色水溶液) 倒入擦挣的试验样袋内，密封后将袋子平放在滤纸上，5min后观察滤纸上是否有试验液体渗漏出来，然后将袋子翻转，对其另一面讲行测试。

　　2.水中减压法(真空法)

　　这种方法又包括真空泵法和真空发生器法，通常用来检验空气含量较多的复合袋。

　　(1)真空泵法

　　测试装置主要由透明耐压容器、样品架以及真空系统(真空泵、真空表) 等组成。这种方法有如下缺点· 形成真空的时间长，且不稳定，密封性能不好;压力为指针式显示，精度偏低。因此此种方法已被淘汰。

　　(2)真空发生器法

　　这种方法目前在软包装行业内应用广泛，密封检测它利用射流原理，正压变负形成稳定的空气源，高精度电子压力传感器实时显示测试容器内的真空度，微电脑自动控制，实验参数(真空度和保持时间)可随意选定，达到真空所需时间短，真空保持稳定，密封性能好。

　　3.测试步骤

　　根据GB/T15171——1994《软包装件密封性能试验方法》：在水的作用下，外层材料的性能在期间是否会发生变化，如外层采用塑料薄膜的包装外，可以通过对真空室抽真空，使浸在水中的试样产生内外压差，以观测试样内气体外逸或水向内渗入的情况，以此测定试样的密封性能。
